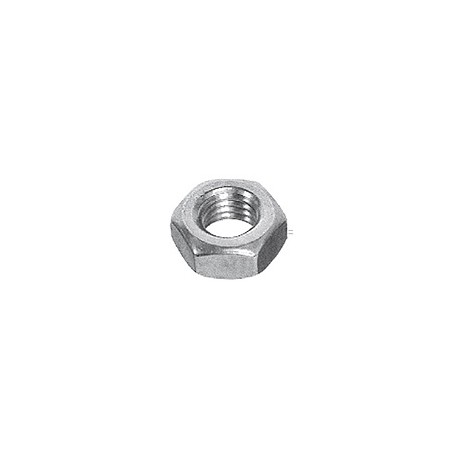

szesciokatne

Dociskowe bez łba

DIN 934

448_schemat

z gwintem metrycznym

z gwintem metrycznym drobnozwojnym

z gwintem metrycznym, lewozwojne

z gwintem metrycznym drobnozwojnym, lewozwojne

Gwint	m	s
M1	0.8	2.5
M1.2	1	3
M1.4	1.2	3
M1.6	1.3	3.2
M1.7	1.4	3.5
M2	1.6	4
M2.3	1.8	4.5
M2.5	2	5
M2.6	2	5
M3	2.4	5.5
M3.5	2.8	6
M4	3.2	7
M5	4	8
M6	5	10
M7	5.5	11
M8	6.5	13
M10	8	17
M12	10	19
M14	11	22
M16	13	24
M18	15	27
M20	16	30
M22	18	32
M24	19	36
M26	22	41
M27	22	41
M30	24	46
M33	26	50
M36	29	55
M39	31	60
M42	34	65
M45	36	70
M48	38	75
M52	42	80
M56	45	85
M60	48	90
M64	51	95
M68	54	100
M72	58	105
M76	61	110
M80	64	115
M85	68	120
M90	72	130
M95	75	135
M100	80	145
M105	82	150
M110	88	155
M120	90	175

Samozabezpieczające

457_schemat

z wkładką niemetalową DIN 985

z wkładką niemetalową, wysokie DIN 982

z wkładką niemetalową, wysokie DIN 6924

jednolite DIN 980 V

jednolite ~DIN 934

	h max	m min	s
M3	4	2.4	5.5
M4	5	2.9	7
M5	5	3.2	8
M6	6	4	10
M7	7.5	4.7	11
M8	8	5.5	13
M10	10	6.5	17
M12	12	8	19
M14	14	9.5	22
M16	16	10.5	24
M18	18.5	13	27
M20	20	14	30
M22	22	15	32
M24	24	15	36
M27	27	17	41
M30	30	19	46
M33	33	22	50
M36	36	25	55
M39	39	27	60
M42	42	29	65
M45	45	32	70
M48	48	36	75

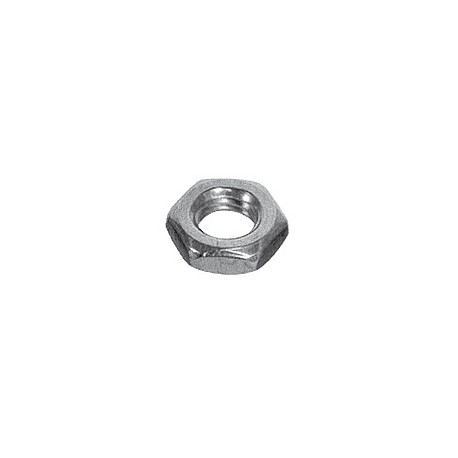

Niskie

438_schemat

z gwintem metrycznym

z gwintem metrycznym drobnozwojnym

z gwintem metrycznym, lewozwojne

z gwintem metrycznym drobnozwojnym, lewozwojne

	h max	m min	s
M2	1.2	4
M2.5	1.6	5
M3	1.8	5.5
M3.5	2	6
M4	2.2	7
M5	2.7	8
M6	3.2	10
M8	4	13
M10	5	17
M16	8	24
M12	6	19
M14	7	22
M16	8	24
M18	9	27
M20	10	30
M22	11	32
M24	12	36
M27	13.5	41
M30	15	46
M33	16.5	50
M36	18	55
M42	21	65
M48	24	75

Wysokie

464_schemat

465_schemat

Gwint	a	dl	m	s
M6	3	14	9	10
M8	3.5	18	12	13
M10	4	22	15	16
M12	4	25	18	18
M14	4	28	21	22
M16	5	31	24	24
M18	5	34	27	27
M20	6	37	30	30
M22	6	40	33	32
M24	6	45	36	36
M27	7	50	40	41
M30	8	58	45	46
M36	10	68	54	55
M42	12	80	63	65

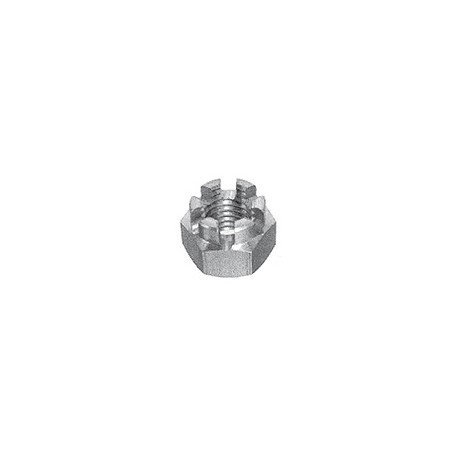

Koronowe

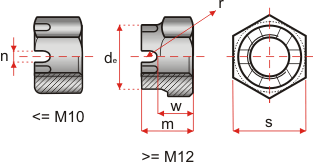

449_schemat

Gwint	de max	m	n min	s	w max	spolit pin
M8		9.5	2.5	13	6.5
M10		12	2.8	17	8	2.5 x 20
M12	16	15	3.5	19	10	3.2 x 22
M14	18	16	3.5	22	11	3.2 x 25
M16	22	19	4.5	24	13
M18	25	21	4.5	27	15
M20	28	22	4.5	30	16
M22	32	26	5.5	32	18
M24	34	27	5.5	36	19
M26	38	30	5.5	41	22
M27	38	30	5.5	41	22
M28	38	30	5.5	41	22
M30	42	33	7	46	24
M32	46	35	7	50	26
M33	46	35	7	50	26	6.3 x 56
M36	50	38	7	55	29	6.3 x 63
M39	55	40	7	60	31	6.3 x 71

Złączne

466_schemat

Gwint	m	s
M6	18	10
M8	24	13
M10	30	17
M12	36	19
M16	48	24
M20	60	30
M24	72	36
M30	90	46

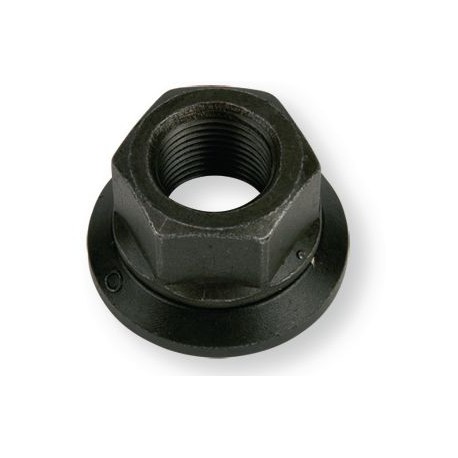

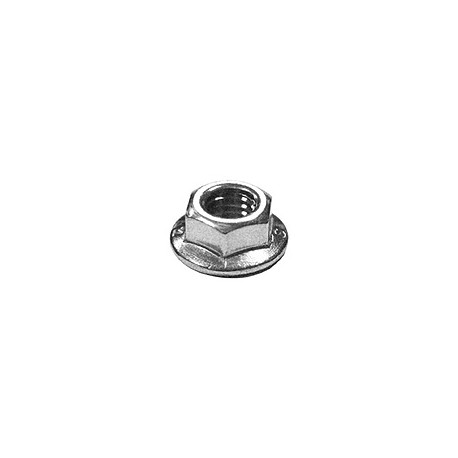

kolnierzowe

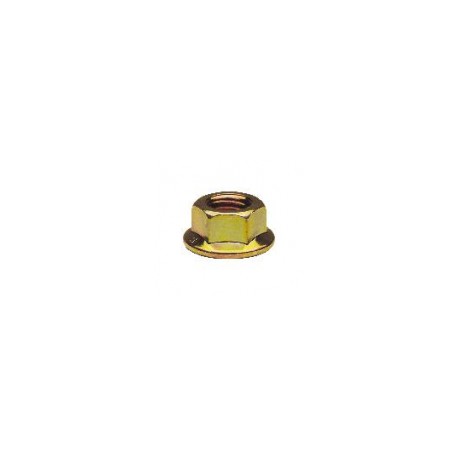

Kołnierzowe

DIN 6923

468_schemat

Gwint	dc max	m max	s
M4	10	4.65	7
M5	11.5	5	8
M6	14.2	6	10
M8	17.9	8	13
M10	21.8	10	15
M12	26	12	18
M16	34.5	16	24
M20	42.8	20	30

samozabezp. z wkładką niemetalową DIN 6926

din_6926_1

d1	d2 max	h max	m	s
M5	11.8	7.1	4.7	8
M6	14.2	9.1	5.7	10
M8	17.9	11.1	7.6	13
M10	21.8	13.5	9.6	15
M12	26	16.1	11.6	18
M16	34.5	20.3	21	22

samozabezp. jednolite DIN 6927

din_6926_1-JPG-thumb_150x77

d1	d2 max	h max	m	s
M5	11.8	7.1	4.7	8
M6	14,2	9.1	5.7	10
M8	17.9	11.1	7.6	6.5
M10	21.8	13.5	9.6	15
M12	26.0	16.1	11.6	18
M16	34.5	20.3	15.3	24

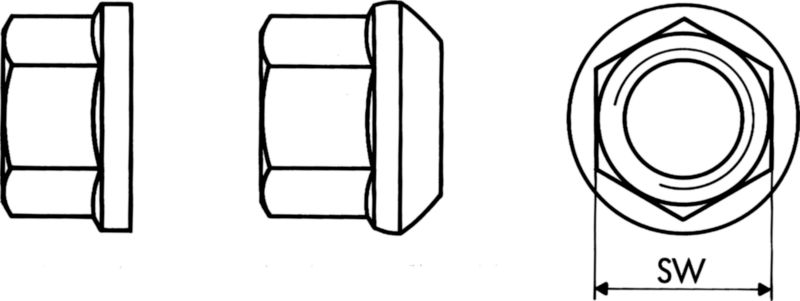

do kół DIN 74361H

7630[TIF]-70

Gwint	m	s
M6	18	10
M8	24	13
M10	30	17
M12	36	19
M16	48	24
M20	60	30
M24	72	36
M30	90	46

do-zgrzewania

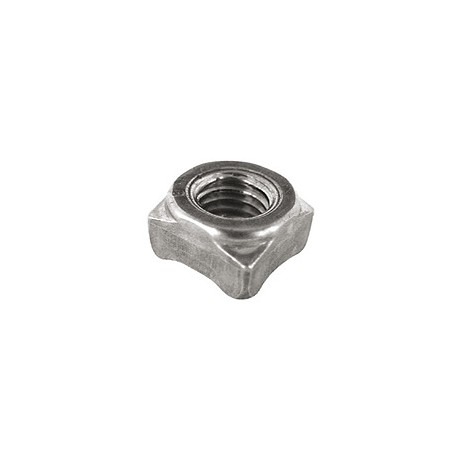

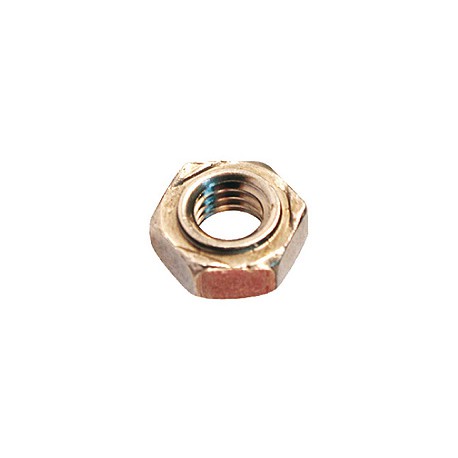

Do zgrzewania

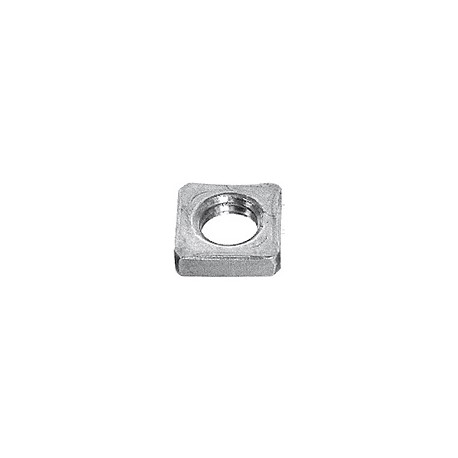

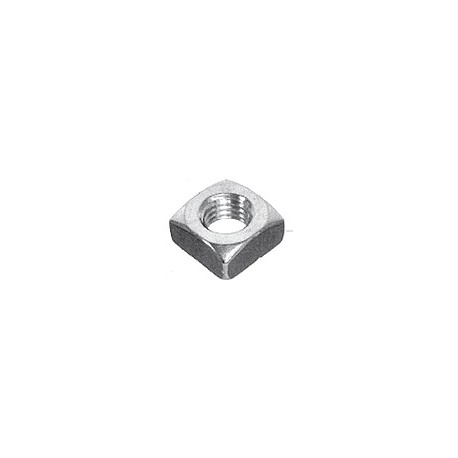

kwadratowe

Kwadratowe

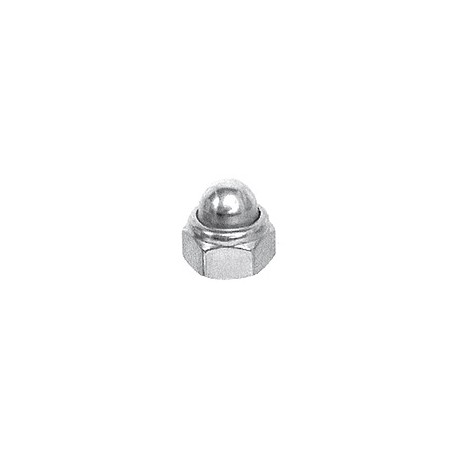

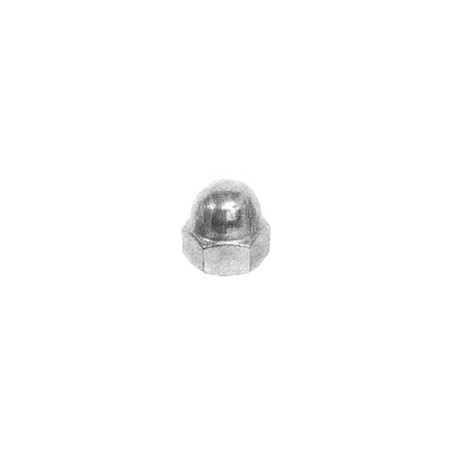

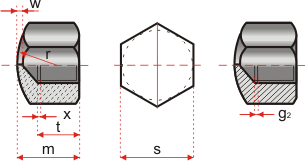

kolpakowe

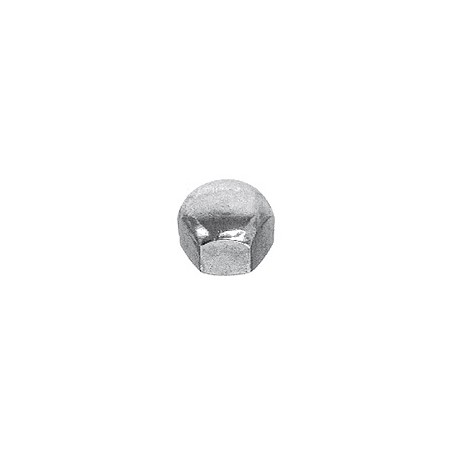

Kołpakowe

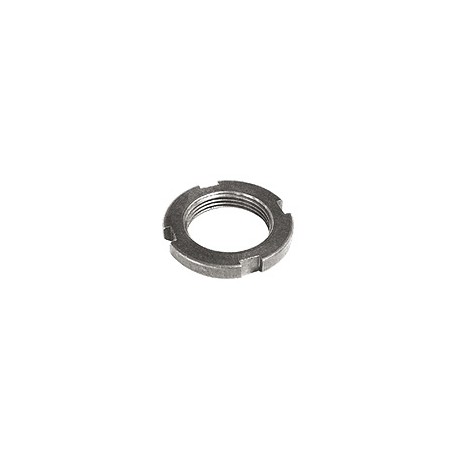

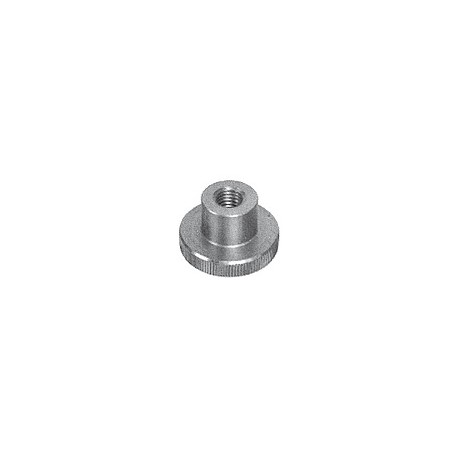

okragle

Kołpakowe

do łożysk

Gwint	m	s
M6	18	10
M8	24	13
M10	30	17
M12	36	19
M16	48	24
M20	60	30
M24	72	36
M30	90	46

radełkowane

Gwint	m	s
M6	18	10
M8	24	13
M10	30	17
M12	36	19
M16	48	24
M20	60	30
M24	72	36
M30	90	46

czołowe rowkowe DIN 546

Gwint	m	s
M6	18	10
M8	24	13
M10	30	17
M12	36	19
M16	48	24
M20	60	30
M24	72	36
M30	90	46

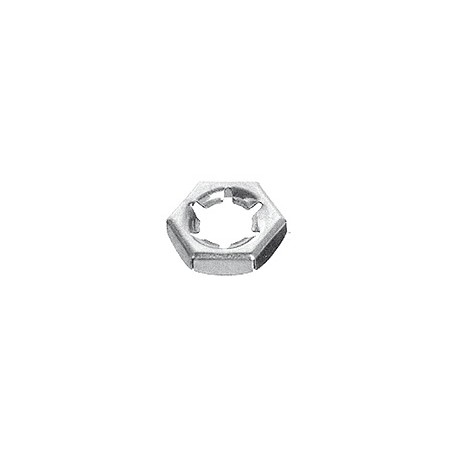

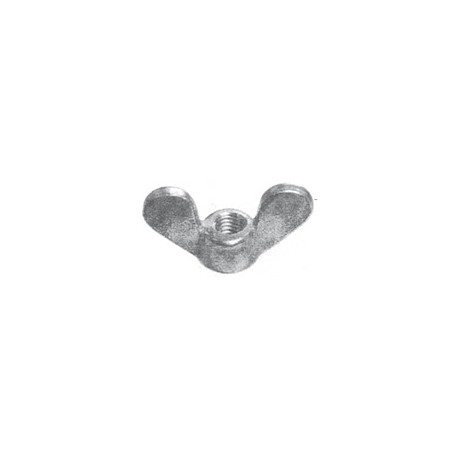

ksztaltowe

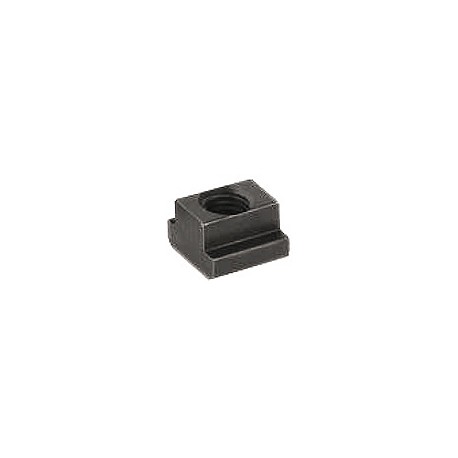

Kształtowe

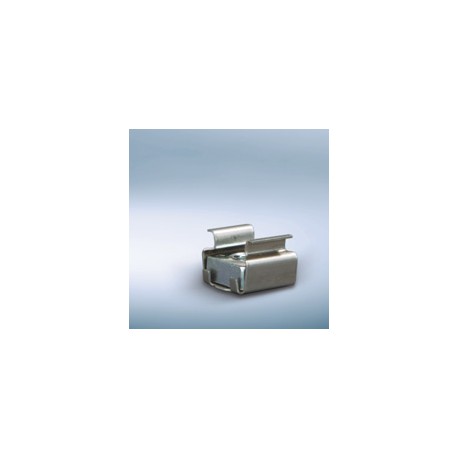

klatkowe

Klatkowe do osadzania
